Máquina de explosão hidreling de limpeza da ilha de refrigeração de ar



As ilhas de resfriamento de ar (ACIs) são equipamentos críticos usados ​​para condensar o vapor de exaustão de turbinas a vapor em grandes instalações industriais, como usinas termelétricas e usinas químicas. O resfriamento é alcançado através da troca de calor entre o ar e o vapor. Durante a operação de longo prazo, eles podem ser suscetíveis à redução da eficiência da troca de calor devido ao acúmulo de poeira, escala e entupimento.







I. Componentes do sistema principal

Os sistemas de limpeza da ACI são tipicamente dispositivos integrados, consistindo principalmente dos seguintes componentes:

1. Unidade de abastecimento de água de alta pressão

-Compreendendo uma bomba de alta pressão, tanque de armazenamento de água e filtro, essas unidades fornecem um fluxo de água de alta pressão de 10-25 MPa (pressão ajustável com base no nível de sujeira), garantindo energia penetrante suficiente.

- Alguns sistemas suportam a limpeza de água quente (50-80 graus), aumentando a dissolução e a remoção da sujeira teimosa, como petróleo e depósitos pegajosos.

2. Atuador de pulverização

Braço de limpeza móvel: move-se horizontal e verticalmente ao longo da matriz de dissipador de calor da ilha de resfriamento de ar (tubo de barbatana), cobrindo uma grande área de limpeza.

Bicos especializados: principalmente em forma de ventilador ou rotativo, o ângulo de spray corresponde precisamente ao passo da barbatana (normalmente 5-10 mm), evitando o desperdício de água e garantindo pontos mortos nas lacunas.

Mecanismo de elevação/retração: adapta-se à estrutura de várias camadas da ilha de resfriamento de ar (até dezenas de metros de altura), alcançando a cobertura total dos tubos barbatórios em todos os níveis.

3. Sistema de controle inteligente

Suporta a programação automática de caminhos de limpeza (como limpeza e descarga alternativa). A velocidade de movimento do braço de limpeza controlada por PLC, pressão da água e volume de água reduzem a intervenção manual.

Alguns sistemas estão equipados com câmeras e sensores para o monitoramento em tempo real dos resultados da limpeza para evitar perdidos ou limpeza excessiva.

4. Instalações auxiliares

Unidade de recuperação de águas residuais: coleta as águas residuais carregadas de poeira após a limpeza, filtra-a através da sedimentação e a recicla, reduzindo o desperdício de água.

Componentes de proteção de segurança: como design à prova de explosão para tubulação de alta pressão, proteção contra vazamentos e fixações à prova de vento (adequadas para o ambiente ao ar livre da ilha de resfriamento por ar).

Ii. Vantagens da limpeza das ilhas de resfriamento de ar

Comparado aos métodos tradicionais, como descarga manual e jatos de água de baixa pressão, as vantagens principais dos sistemas de limpeza profissionais são refletidas nos seguintes aspectos:

1. Limpeza de precisão e adaptabilidade a estruturas complexas

O elemento central de troca de calor de uma ilha de resfriamento de ar é o "tubo de barbatana" (um tubo de aço com flocos de metal densamente embalados, espaçados a apenas alguns milímetros de distância). Os métodos de limpeza tradicionais podem facilmente causar acumulação de poeira nas lacunas devido ao fluxo de água disperso ou pressão insuficiente.

- O sistema usa bocais personalizados e pressão controlável da água (15 a 20 MPa) para penetrar com precisão as lacunas entre as barbatanas, removendo obstruções como poeira, catkins e excrementos de pássaros, atingindo uma taxa de cobertura de limpeza superior a 95%.

- O braço móvel se move automaticamente de acordo com o arranjo da barbatana, evitando a limpeza perdida ou operações repetidas durante a limpeza manual.

2. Alta eficiência e economia de energia, reduzindo o tempo de inatividade

-Um único sistema pode limpar 100-300 metros quadrados de área de barbatana por hora, 5 a 10 vezes mais eficiente que a limpeza manual, reduzindo significativamente o tempo de inatividade da unidade para manutenção (a limpeza manual tradicional de uma ilha de resfriamento de ar pode levar de 3 a 5 dias, enquanto a limpeza do sistema leva apenas 1-2 dias).

-Após a limpeza, a eficiência da transferência de calor dos tubos barbatanas é melhorada em 10%a 30%, reduzindo diretamente o consumo de contrapressão e carvão da turbina (de acordo com as estimativas, para cada aumento de 1%na eficiência da transferência de calor da ilha de resfriamento de ar, o consumo de carvão unitário pode diminuir em aproximadamente 0,3g/kWh).

3. Proteja o equipamento e estenda a vida útil do serviço

-Pressão controlável: impede que o fluxo de água de alta pressão impacte e deforme as barbatanas finas (jatos de água de alta pressão manual tradicionais podem danificar facilmente as aletas devido à operação inadequada).

-Sem danos químicos: usando água limpa como meio de limpeza (com a adição de um detergente neutro, se necessário), evita a corrosão aos tubos de metal causados ​​pela limpeza de ácido ou álcalis, prolongando a vida útil dos equipamentos da ilha de resfriamento de ar (normalmente em 3-5 anos).

4. Adaptável a ambientes agressivos, garantindo a segurança operacional

As ilhas de resfriamento de ar estão frequentemente localizadas no alto do ar livre (com as principais plataformas dezenas de metros acima do solo). A limpeza manual representa riscos como quedas e lesões de recuperação de água de alta pressão.

- O sistema pode ser controlado ou operado remotamente automaticamente, eliminando a necessidade de os operadores atingirem superfícies de trabalho elevadas, minimizando os riscos de segurança.

- Equipado com um design à prova de vento e à prova de chuva, ele pode operar de forma estável em velocidades de vento menor ou igual ao nível 6 e não é afetado pelo clima externo (exceto por chuvas extremas e raios).

Iii. Cenários de limpeza aplicáveis

1. Limpeza preventiva diária

Para o acúmulo de poeira sazonal (como catkins de primavera e ninhada de folhas de outono) e depósitos de poeira atmosférica, a limpeza regular (a cada 1-3 meses) mantém a eficiência da troca de calor e impede o entupimento adicional.

2. Limpeza de incrustações pesadas

Quando a ilha de resfriamento de ar (ACI) exibe os seguintes problemas devido à limpeza prolongada, é necessária uma limpeza profunda do sistema:

- lacunas de barbatana entupidas por óleo (por exemplo, vazamentos de lubrificante) ou poeira pegajosa, resultando em baixa dissipação de calor;

- Cristais de escala de gelo e sal deixados após os ciclos de congelamento do inverno (comum no norte da China), afetando a eficiência da startup da primavera.

3. Limpeza de manutenção

Em conjunto com as revisões da unidade, é realizada uma limpeza abrangente da ACI para garantir a troca ideal de calor para o próximo ciclo operacional.

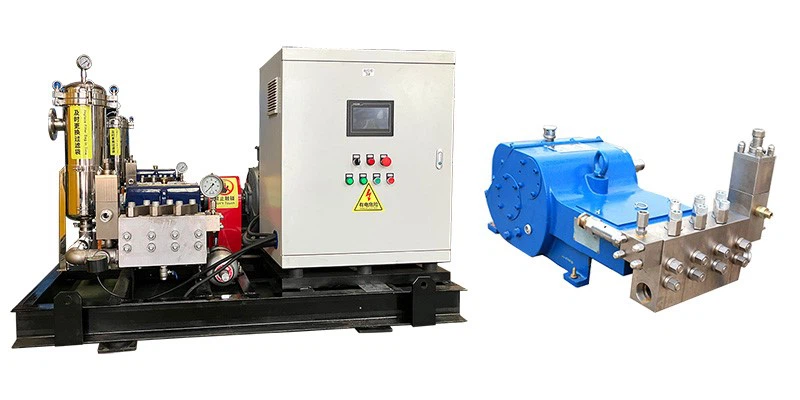

Modelo	Gyb -2 160/100
Velocidade da bomba	366 rpm
Bomba de alta pressão	Bomba de êmbolo triplo
	Material da cabeça da bomba: Stainelss Steel
	Material de êmbolo: aço inoxidável
	Velocidade da bomba: 405rpm
	Amarrar estoque: 95 mm
Pressão da taxa	100 bar / 1450 psi
Fluxo de água	160 l/min
Manger dia.	30mm
Acionamento elétrico do motor	30kW, 380V/50Hz ou 440V/60Hz

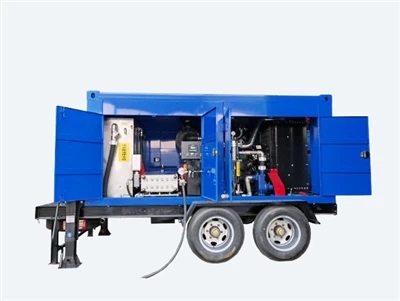

Unidade do motor a diesel	50kW, 6 cilindros







4. Valor do aplicativo

O sistema de limpeza da ACI pode melhorar diretamente a eficiência operacional da unidade por meio de limpeza eficiente:

-Reduzindo a contrapressão da turbina em 0,5-2 kPa, correspondendo a um aumento de 0,5% a 2% na eficiência da geração de energia unitária;

- Reduzindo a necessidade de operação de carga reduzida devido à má troca de calor, potencialmente aumentando a geração de energia em milhões de kWh anualmente;

- Reduzindo a frequência e os custos de manutenção do equipamento, incluindo os custos de reposição associados à corrosão e bloqueio da FIN.

Portanto, este sistema é um equipamento de garantia importante para economia de energia, redução de consumo e operação segura e estável de grandes unidades de resfriamento de ar industrial.









1. Embalagem: embalagem de madeira compensada

2. Frete da maneira: sugira entregar por mar

3. Porta de entrega: porta Qingdao; ou entregue em qualquer porta que você precise
